CNC машина за огъване

CNC машина за огъване

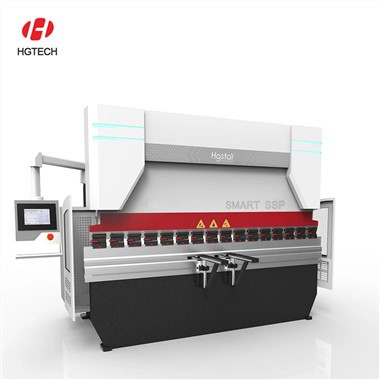

Машината за огъване на CNC е устройство, използвано за завършване на цялостното огъване и формиране на ламарина. Като цяло, след един удар на плъзгача, той може да бъде огънат в определен геометричен профил на напречно сечение. Ако формата се заменя и се огъва многократно, могат да се получат и различни сложни форми на напречно сечение.

В оборудването за коване на огъване се превърна в едно от най -популярните метални формиращи оборудване, а обхвата на приложенията му обхваща почти всички индустриални полета като авиация, корабостроене, железопътни линии, магистрали, мини, металургия, автомобили, жилищни уреди, строителни машини, инженерни машини, селскостопански машини, лека индустрия.

Начало 12 Последната страница 1/2

Защо да изберете HGTech CNC за огъване на CNC

Конкурентна цена

HGTech предлага конкурентни цени на всички наши машини за огъване на ЦПУ, като гарантира, че получавате най -добрата стойност, без да се компрометира качеството.

Техническа поддръжка

Нашият експертен екип осигурява изключителна техническа поддръжка за всички машини за огъване на HGTech, като ви помага да увеличите максимално производителността и ефективността.

Контрол на качеството

Всяка машина за огъване на HGTech се подлага на строг контрол на качеството, за да гарантира, че отговаря на най -високите стандарти в индустрията.

Богат опит

Машините за огъване на HGTech CNC имат повече от 20 години производствен опит, ние също имаме опитни инженери, за да гарантираме перфектната работа на оборудването.

Експертни решения

HGTech предоставя експертни решения за всички ваши нужди на огъване, от първоначална консултация до поддръжка след продажбата, осигурявайки оптимална производителност.

Персонализирана услуга

HGTech предоставя OEM решения за всички нужди на CNC за огъване на CNC, нашата мисия е подходяща за различни метални профили.

Характеристики на машина за огъване на CNC

01/

Програмиране на директен ъгъл с функция за компенсация на ъгъла.

Корекцията за обратна връзка в реално време в реално време в реално време, пълната контрола на затворен контур, манометъра и точността на позициониране на мъртъв габарит е ± 0. 02 мм.

02/

Машината за огъване на ЦПУ е напреднала и красива, с два маслени цилиндъра, фиксирани от лявата и дясната стена. Общото състояние на силата на машината е разумно и твърдостта е достатъчна.

03/

Използването на електрохидравличен метод на синхронизация на сервонизация гарантира синхронизирането на масления цилиндър, с добра ефективност на синхронизация, силна способност за натоварване против отклонение и просто отстраняване на грешки. Двата маслени цилиндрови удара Y1 и Y2 се контролират отделно, а двама решетъчни владетели са оборудвани за откриване на изместването на плъзгача. Точността на позициониране може да достигне 0. 0 2mm, а повторната точност на позициониране е 0,02 мм.

04/

Специален софтуер за дъга за завой, способността за откриване на материали от данни за отскок, елиминира Rebounde, способен да огъва C Shape, U Shape, Ellipse, Circle, като пружинна форма.

05/

Машината за огъване на CNC може да се огъва директно, без сплайсиране, без слот, без заваряване, външният му вид на ъгъла е красив и водонепроницаем, в същото време скоростта на обработка е бърза, повърхността на обработката на ъгъла е красива, а силата е висока.

06/

Той променя ръчното огъване в автоматичната работа на машината, подобрява качеството, подобрява ефективността на труда и намалява разходите за труд, значително съкращава производствения цикъл на продуктите.

Конфигурация на машината

2. С обораствано със специалната система за CNC за DA53T машина за огъване от Delem, Холандия

3. С обораствано с немска пропорционална серво хидравлична система Bosch-Rexroth

4. Конфигурирайте решетъчната владетел на Испания Fagor Company

5. Конфигурирайте маслената помпа на Sunny, USA Company

6. Механичната наклонена наклонена компенсация на блока за отклонение, контролирана от системата DNC

7. Задният габарит е оборудван с високоефективен серво мотор и винт за топка

8. Набор от стандартни форми

Технически параметри

№	Проект	Qty	Забележка
1	Система за управление	1 комплект	Нидерландски делем DA53T система
2	Серво мотор и шофиране	1 комплект	Нанкин Естън
3	Хидравлична помпа	1 комплект	Съни, САЩ
4	Хидравличен клапан	1 комплект	Bosch- rexroth
5	Винт с топка	1 комплект	Тайван
6	Линейна водеща релса	1 комплект	Тайван
7	Конектор	1 комплект	Немски
8	Пръстен за уплътнение	1 комплект	Япония Нок или Германия
9	Гритираща владетел	1 комплект	Испания Фагор
10	Основни електрически компоненти	1 комплект	Шнайдер
11	Цилиндър	1 комплект	Jining Taifeng
12	Серво основен мотор	1 комплект	Нанкин Естън

Видове машина за огъване на ЦПУ

Ръчен тръба на тръбата

Ръчен наклон на тръбата е обикновена машина, която разчита на оператора да регулира ръчно тръбата и да приложи налягане, за да постигне желания завой.

Ротационно теглене на Бендер

Ротационният рендер е по -напреднала машина, която използва хидравлично задвижвана рама за огъване, за да огъне тръбата около неподвижна матрица. Този тип машина е идеален за производство на сложни и прецизни завои.

Roll Bender

Бендер на ролка, известен още като пирамиден бендър, използва три регулируеми ролки, за да огъне тръбата около централна ос. Този тип машина е идеален за производство на завои с голям радий.

Мандел Бендер

Бендер на дорник използва дорник или твърд прът, за да поддържа и оформя тръбата по време на процеса на огъване. Този тип машина е идеален за производство на завои с тесен радиус с минимално изкривяване или изравняване.

CNC Tube Bender

CNC Tube Bender използва технологията за цифрово управление на компютъра (CNC), за да контролира точно процеса на огъване. Този тип машина е идеален за производствени писти с голям обем и сложни процеси на огъване.

Приложение на CNC за огъване на CNC

CNC bending machines are widely used in many fields, including automobile manufacturing, aerospace, electronics, home appliances, construction, rail transit, etc. In the automobile manufacturing industry, CNC bending machines are widely used to produce automobile body parts, such as doors, roofs, windows, etc. Through precise bending processing, the quality and consistency of automobile body parts can be guaranteed, and the safety and appearance quality of the whole vehicle може да се подобри. В областта на аерокосмическото пространство машините за огъване на CNC могат да се използват за производство на части от въздухоплавателни средства, като крила и повърхности на кормилото. Авиационните продукти имат много строги изисквания за висока точност и висока якост. Машините за огъване на CNC могат да отговарят на тези изисквания и да осигурят висококачествено предлагане на части. В допълнение, в индустрията за производство на електроника и домашни уреди, машините за огъване на ЦПУ могат да се използват за производство на черупки, шаси и други продукти за постигане на прецизна обработка на огъване и подобряване на външния вид и качеството на продукта. В областта на строителството и железопътния транзит машините за огъване на CNC могат да се използват за производство на компоненти на ламарина, като врати и прозорци, предпазители, прегради и др., За да се отговори на нуждите на прецизна обработка за строителни и железопътни транзитни проекти.

Разлики между CNC за огъване на CNC и NC Bending Machine

Различни структурни принципи

Принципите на проектиране на двата модела са различни, което води до различни структури за осигуряване на синхронизация от двете страни на огъващия плъзгач. Спирачката на NC Press използва торсионен вал, за да свърже лявата и дясната люлееща се пръчки, за да образува торсионен вал, принуждаващ механизъм за синхронизация, за да се движи нагоре и надолу по цилиндрите от двете страни. Следователно синхронизационната машина за синхронизация на торсионния вал е механичен метод за принудителна синхронизация и паралелизмът на плъзгача не може да бъде автоматично проверен и автоматично коригиран. Машината за огъване на ЦПУ трябва да инсталира магнитна (оптична) скала на плъзгача и стенната плоча. Системата CNC може да анализира синхронизацията на двете страни на плъзгача чрез информацията за обратна връзка от магнитната (оптична) скала по всяко време. Ако има грешка, системата CNC ще премине пропорционалната електрохидравличен серво клапан се регулира, за да синхронизира ударите от двете страни на плъзгача. Числената система за управление, хидравличната група за управление на клапана и магнитната скала представляват обратната връзка със затворен контур на спирачката на CNC Press.

Точност

Паралелизмът на плъзгача определя ъгъла на детайла. NC Press Brake е механизмът за поддържане на плъзгача синхронизиран. Няма обратна връзка с грешки в реално време и самата машина не може да направи автоматични корекции. В допълнение, неговият частичен товарен капацитет е лош (NC огъване машина използва торсионния вал, за да принуди механизма за синхронизация да се движи нагоре и надолу по цилиндрите от двете страни, ако дългосрочното частично натоварване ще доведе до деформация на пропорционалната електро-хидравлна класа), за да се обърне. Има грешка, системата ще се регулира през пропорционалния клапан след магнитната (оптична) обратна връзка, за да поддържа синхронизацията на плъзгача.

Скорост

Има две точки в работата на машината, които определят неговата работна скорост: (1) Скорост на плъзгач, (2) скорост на задната част, (3) стъпка на огъване Цилиндърът на NC огъващата машина е 6: 1 или 8: 1, който е бавен, докато цилиндърът на спирачката на CNC за пресоване е 13: 1 или 15: 1, което е бързо. Следователно, скоростта на бързото намаляване и скоростта на връщане на CNC за огъване на CNC са много по -високи от тази на NC Press Brake.

Работа

Тъй като NC Press Brake не е оборудван със система за управление и без компенсация на V-ос, тя може да разчита само на опита на старите работници да правят пробно огъване при обработка според чертежите. Ако не отговаряте на стандарта, трябва да продължите да опитвате. Този процес не само произвежда отпадъци, но също така има малък обхват на подбор и високи заплати при набиране на оператори. Спирачката на CNC Press се контролира от професионална система за цифрово управление, с компенсация на V-ос, проста работа и ниски изисквания за опит на работниците. Има симулационна функция за огъване, не се изисква залог, трябва да се коригира само размерът на стъпката на вход за рисуване и огъването се извършва директно.

Сила

Поради собствения си дизайн, NC Press Brake не може да се огъва при небалансиран товар. Ако той е огънат при небалансиран товар за дълго време, това ще доведе до деформация на торсионния вал. Спирачката на CNC Press няма такъв проблем. Осите Y1 и Y2 от лявата и дясната страна работят независимо, така че те могат да бъдат ексцентрично сгънати.

Често задавани въпроси за огъване на CNC

Въпрос: Вие сте фабрика или търговска компания?

О: Ние сме производител. Имаме над 40 години опит в производството от нашето създаване през 1978 г.

Въпрос: Каква е използването на CNC за огъване на CNC?

О: CNC MACHINE CHEND, наричана още спирачка на пресата, е процесът, при който ламарината е преобразувана от плоска форма. Използвайки технологията за огъване на CNC, можете да произведете почти всеки дизайн на компоненти. Основен пример за това би бил създаването на 90 -градусов завой, трансформиращ плоско парче метал.

В: Какви са приложенията на процеса на огъване?

О: Най -често срещаните приложения за огъване на ламарина се предлагат в автомобилни, мебели, домакински уреди, индустриално оборудване и много други. Този метод обикновено се извършва в комбинация с болтове или нитове или процес на заваряване.

В: За какво се използва огъваща машина?

О: Огъване на машина е инструмент за формиране на машини. Целта му е да сглоби завой на детайла. Завой се произвежда чрез използване на инструмент за огъване по време на линеен или въртящ се ход. Подробната класификация може да се извърши с помощта на кинематиката.

Въпрос: Какви са предимствата на машина за огъване?

О: Предимствата на огъването на машината използват машина за огъване имат няколко предимства за производство, металообработване и други приложения, включително ефективност, прецизност, ефективност на разходите и безопасност.

В: Какво е спирачка за преса?

О: Традиционният и най -често срещан метод за сгъване е използването на спирачна машина за пресата. Нашите спирачки за пресата, които образуват огъване, като затягат металния лист между удар и матрица (горен инструмент и долен инструмент. Операторът ще се захранва в листа до предварително зададен заден спрет и ще задържи материала на място, докато спирачката за натискане прилага завоя.

Въпрос: Как да регулирате контролната височина на CNC за огъване на CNC?

О: Регулирането на височината на управление на машина за огъване на ЦПУ е от решаващо значение за постигане на точни завои и поддържане на качеството на вашите декларации. Правилното регулиране на височината гарантира, че машината работи безпроблемно, предотвратявайки увреждането на материали и подобрява ефективността на производството.

В: Как се нарича метална машина за огъване?

О: Спирачката за пресата е метална обработваща машина, която позволява огъване на ламарина. Спирачката на корниза позволява само прости завои и гънки, докато спирачката на кутията и панатора също позволява да се образува кутия за кутия и тиган. Известен е още като машина за огъване или спирачка за огъване или във Великобритания като папка с ламарина или просто папка.

Като един от най -професионалните производители и доставчици на машини за огъване на CNC в Китай, ние сме представени от качествени продукти и конкурентна цена. Моля, бъдете сигурни, че купувате CNC Beand Machine за продажба тук от нашата фабрика.
